三爪水泵聯軸器

發布時間：2017-08-05    發布者：永泰傳動機械

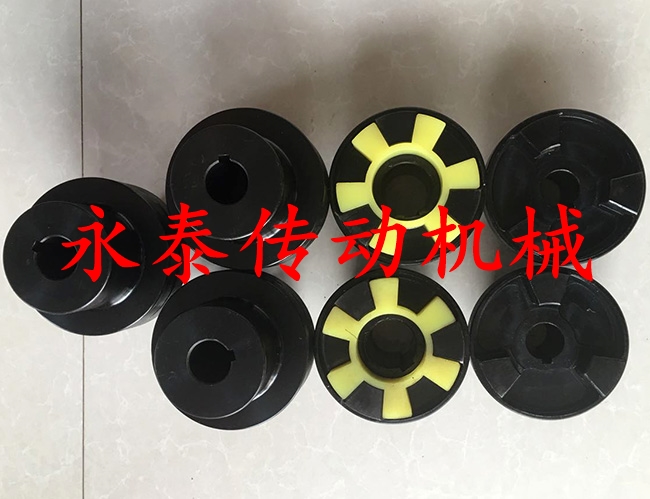

名稱：泵用三爪聯軸器
描述：泵用三爪聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接的一種設備。
標簽：GL型滾子鏈聯軸器 安全聯軸器 GLF滾子鏈聯軸器

產品詳情：
泵用三爪聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接的一種設備。
泵用三爪聯軸器產品特點
1、體積小，質量輕，結構簡單，安裝方便，價格低廉，常用于小功率的場合；
2、慣性力小，適用于轉矩不大，轉速較高，無急劇沖擊的兩軸連接，尼龍滑塊傳遞轉矩較小，但更宜于高速運轉，且不需潤滑；
3、傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，可部分代替齒式聯軸器。
4、許用相對徑向位移(0.01d+0.25)mm，d為軸直徑；許用相對角位移0度40分；聯軸器的附加徑向力為(0.1～0.3)P；
5、水泵行業的標準代號為Bl104，其最大許用轉矩為850N·m，最大軸徑為50mm。
泵用三爪聯軸器產品參數
1、許用相對徑向位移(0.01d+0.25)mm，d為軸直徑；許用相對角位移0度40分；聯軸器的附加徑向力為(0.1～0.3)P；
2、水泵行業的標準代號為Bl104，其最大許用轉矩為850N·m，最大軸徑為50mm；
3、爪型聯軸器的中間滑塊用夾布膠木或尼龍制成。

型號 泵聯軸器 電動機聯軸器 Dd4 D1 D2 D3 b b3 b4 C 許用轉矩
       kg·m		 許用轉速
       r/min		 質量
       kg
dI d1 B1 b1 dⅡ
       ≤		 d2 B2 b2
B1104-69-n0-16 16 36 32 28 32 50 40 32 75 67 62 42 13 5 21 2 1.5
B1104-69-n0-18 18
B1104-69-n0-20 20
B1104-66-00-20 20 45 40 35 35 54 50 41 90 82 77 52 15 6 24 2 2.91 6 300 1.755
B1104-66-00-22 22 1.667
B1104-66-00-25 25 1.483
B1104-66-10-25 25 50 45 40 45 65 60 50 105 97 92 58 17 7 27 2 5.72 5 400 2.399
B1104-66-10-28 28 2.242
B1104-66-10-30 30 2.124
B1104-66-20-25 25 60 55 50 50 75 75 62 120 112 106 68 23 10 36 2 10.2 4 700 4.103
B1104-66-20-30 30 3.910
B1104-66-20-35 35 3.625
B1104-66-30-30 30 70 65 60 70 100 85 70 165 157 152 92 27 12 42 2 27.2 3 400 10.203
B1104-66-30-35 35 8.573
B1104-66-30-40 40 7.922
B1104-66-40-30 30 80 80 70 85 120 100 82 185 175 169 100 32 14 50 3 50 3 100 11.66
B1104-66-40-35 35 11.445
B1104-66-40-40 40 11.285
B1104-66-40-45 45 11.105
B1104-66-50-35 35 85 100 90 85 150 120 99 210 200 194 108 37 16 58 3 85 2 740 16.86
B1104-66-50-40 40 16.66
B1104-66-50-45 45 16.48
B1104-66-50-50 50 16.28
