永泰傳動機械

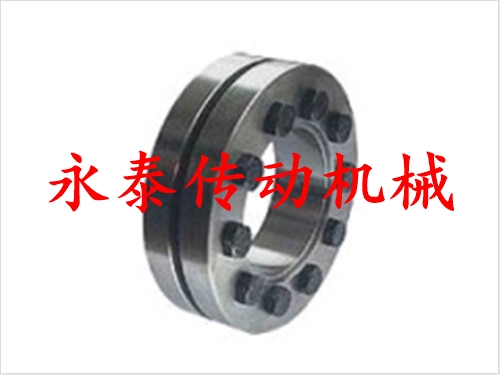

Z7A脹緊套

發布時間：2017-08-01    發布者：永泰傳動機械

名稱：Z7A脹緊套
描述：Z7型脹緊套是一種軸與軸套之間的無鍵聯結裝置,此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合而傳遞扭矩，脹緊套本身不傳遞任何力矩力矩及負荷。
標簽：Z9脹緊套 Z8脹緊套 Z7C脹緊套

產品詳情：
Z7型脹緊套是一種軸與軸套之間的無鍵聯結裝置,此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合而傳遞扭矩，脹緊套本身不傳遞任何力矩力矩及負荷。
此裝置拆卸簡單，適用于中低速傳遞扭矩。
Z7型脹緊聯結套的基本尺寸參數：
(JB/T 7934-1999)
Z7A型脹套(JB/T7934-1999)基本尺寸和參數

規格
       d×D		 基本尺寸 內六角螺釘 額定負荷 螺釘?shù)臄Q緊力矩MA(N.m)

重量G

 E
       (mm)
d D dw I H d1 n Ft Mt
125×185   125    185   95   39   52   M10×40   8   242  11.5  58   6  6
 100   39   52   M10×40   8   260   13   58   6  6
 105   39   52   M10×40   8   276  14.5  58   6  6
140×200   140     200   110  39   52   M10×40  10  391   16   58   8  6
 120   39   52   M10×40  10  330   20   58   8  6
 125   39   52   M10×40  10  352   22   58   8  6
155×245   155     245    130   39   52   M10×40  12  385   25   58  10 6
 135   39   52   M10×40  12  427  28.8  58  10 6
 140   39   52   M10×40  12  464  32.5  58  10 6
165×260   165     260    135   46   62   M12×50  10  474   32  100 14 8
 140   46   62   M12×50  10  507  32.5 100 14 8
 145   46   62   M12×50  10  538   39  100 14 8
175×275  175    275    145   46   62   M12×50  10  538   39  100 16 8
 150   46   62   M12×50  10  573   43  100 16 8
 155   46   62   M12×50  10  606   47  100 16 8
185×295   185     295    155   46   62   M12×50  12  632   49  100  20  8
 160   46   62   M12×50  12  662   53  100  20  8
 165   46   62   M12×50  12  691   57  100  20  8
195×315   195     315    165   56   72   M12×55  15  800   66  100  27  8
170  56   72   M12×55  15  835   71  100  27  8
175  56   72   M12×55  15  869   76  100  27  8
220×345   220     345    180   66   84   M16×65  9 978  88   240   35  9
 190   66   84   M16×65   9  1063  101   240   35  9
 200   66   84   M16×65   9  1140 114  240   35  9
240×370   240     370    200   66   84   M16×65  12 1200  120   240   44  9
210  66   84   M16×65  12 1276  134   240   44  9
215  66   84   M16×65  12 1312  141   240   44  9
260×395   260     395    220   72   92   M16×70 12 1309  144   240   48  9
 230   72   92   M16×70 12 1384  159   240   48  9
 235   72   92   M16×70 12 1421  167   240   48  9
280×425   280     425    230   84  104  M16×75 15 1478 170  240   60  10
 240   84  104  M16×75 15 1583  190   240   60  10
 250   84  104  M16×75 15 1680 210  240   60  10
300×460  300   460   250   84  104  M16×75  16 1704 213  240   75  10
 260   84  104  M16×75  16  1800   234   240   75  10
 270   84  104  M16×75  16  1889   255   240   75  10
320×495   320     495    270   84  106  M16×80  18  1955   264   240   84  11
 280   84  106  M16×80  18  2036   285   240   84  11
 290   84  106  M16×80  18  2076   301   240   84  11
340×535   340     535    290   84  106  M16×80   20  2193 318  240  100 11
 300   84  106  M16×80   20   2300   345   240  100 11
 305   84  106  M16×80   20   2354   359   240  100 11
360×555   360     555    300   100  122  M20×90  15  2547   382   470  125 11
310  100  122  M20×90  15  2645  410  470  125 11
 320   100  122  M20×90  15  2738   438   470  125 11
390×595   390     595    330  112 136  M20×100  18  3091  510  470  156 12
 340  112 136  M20×100  18 3194  543   470  156 12
 350  112 136  M20×100  18  3291   576   470  156 12
420×630   420     630    350   120  144  M20×100   20   3371   590   470  185 12
 360   120  144  M20×100   20   3500   630   470  185 12
 370   120  144  M20×100   20   3620   670   470  185 12
460×685   460     685   390  132  158  M20×110   24   3949   770   470   235  13
 400   132  158  M20×110   24   4300   860   470   235  13
410  132  158  M20×110   24   4634   950   470   235  13
500×750   500     750    420   152  178  M20×120   30   4881  1025  470   320  13
 430   152  178  M20×120   30   5233  1125  470   320  13
440  152  178  M20×120   30   5568  1225  470   320  13
注：Z7A型脹緊聯結套螺釘?shù)臋C械性能等級為10.9級
