永泰傳動機械

Z1脹緊套

發布時間：2017-09-18    發布者：永泰傳動機械

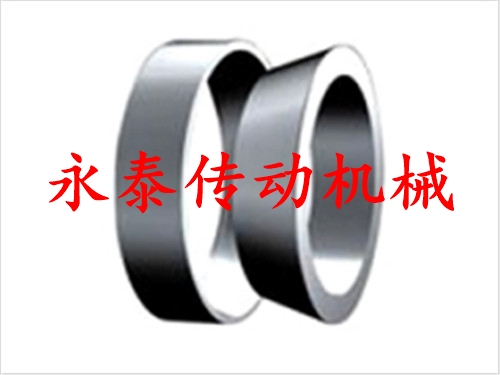

名稱：Z1脹緊套
描述：準備拆卸之前，請先確認已經卸去所有作用在脹緊套，軸和安裝支座等上面的載荷。
標簽：Z2脹緊套 Z3脹緊套 Z4脹緊套

產品詳情：
Z1脹緊套怎樣裝拆
準備拆卸之前，請先確認已經卸去所有作用在脹緊套，軸和安裝支座等上面的載荷。
1.松開所有的螺絲，根據螺紋小孔的數量取下螺絲，但不必將所有螺絲完全松脫；
2.將螺絲分多步擰進螺紋小孔，直至所有的環分離。

基 本 尺 寸 當Pf=100N/mm2時的額定負荷 重 量

       kg
d D L 1 軸 向 力 F1
       KN		 轉 矩 M1
       KN·m
mm
20 25 6.3 5.3 4.0 0.004 0.01
22 26 4.5 0.005 0.01
25 30 5.0 0.06 0.01
28 32 5.6 0.08 0.01
30 35 6.0 0.09 0.01
32 36 6.4 0.10 0.01
35 40 7.0 6.0 8.2 0.15 0.02
40 45 8.0 6.6 9.9 0.20 0.02
45 52 10.0 8.6 14.6 0.33 0.04
50 57 16.2 0.40 0.05
55 62 17.8 0.49 0.05
60 68 12.0 10.4 23.5 0.70 0.07
65 73 25.6 0.83 0.08
70 79 14.0 12.2 32.0 1.12 0.11
75 84 34.4 1.29 0.12
80 91 17.0 15.0 45.0 1.81 0.19
85 96 48.0 2.04 0.20
90 101 51.0 2.29 0.22
95 106 54.0 2.55 0.23
100 114 21.0 18.7 70.0 3.50 0.38
105 119 73.2 3.82 0.40
110 124 77.0 4.25 0.41
120 134 84.0 5.05 0.45
125 139 92.0 5.75 0.62
130 148 28.0 25.3 124.0 8.05 0.85
140 158 134.0 9.35 0.91
150 168 143.0 10.70 0.97
160 178 152.5 12.20 1.02
170 191 33.0 30.0 192.0 16.30 1.50
180 201 204.0 18.30 1.58
190 211 214.0 20.40 1.68
200 224 38.0 34.8 262.0 26.20 2.32
210 234 275 28.90 2.45
220 244 288.0 37.70 2.49
240 267 42.0 39.5 358.0 43.00 3.52
250 280 48.0 44.0 415 52.00 4.68
260 290 435.0 56.50 4.82
280 313 53.0 49.0 520.0 72.50 6.27
300 333 555.0 83.00 6.47
320 360 65.0 59.0 710.0 114.00 10.90
340 380 755 128.50 11.50
360 400 800 144.00 12.20
380 420 845 160.50 12.80
400 440 890 178.00 13.50
420 460 935 196.00 14.10
450 490 998.0 224.50 15.20
480 520 1070.0 256.00 16.00
500 540 1110.0 278.00 16.50
注：Pf為脹緊聯接套與軸接合面上的壓力。
